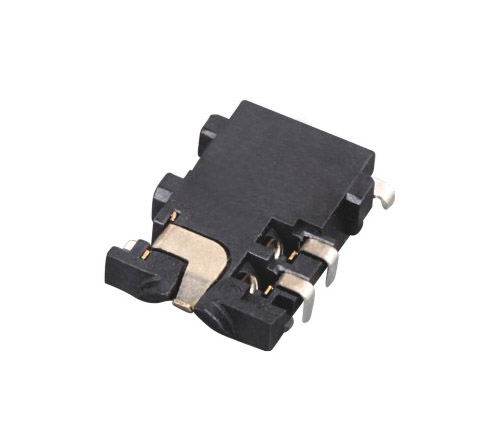

PHONE JACK
|
PJ-3623

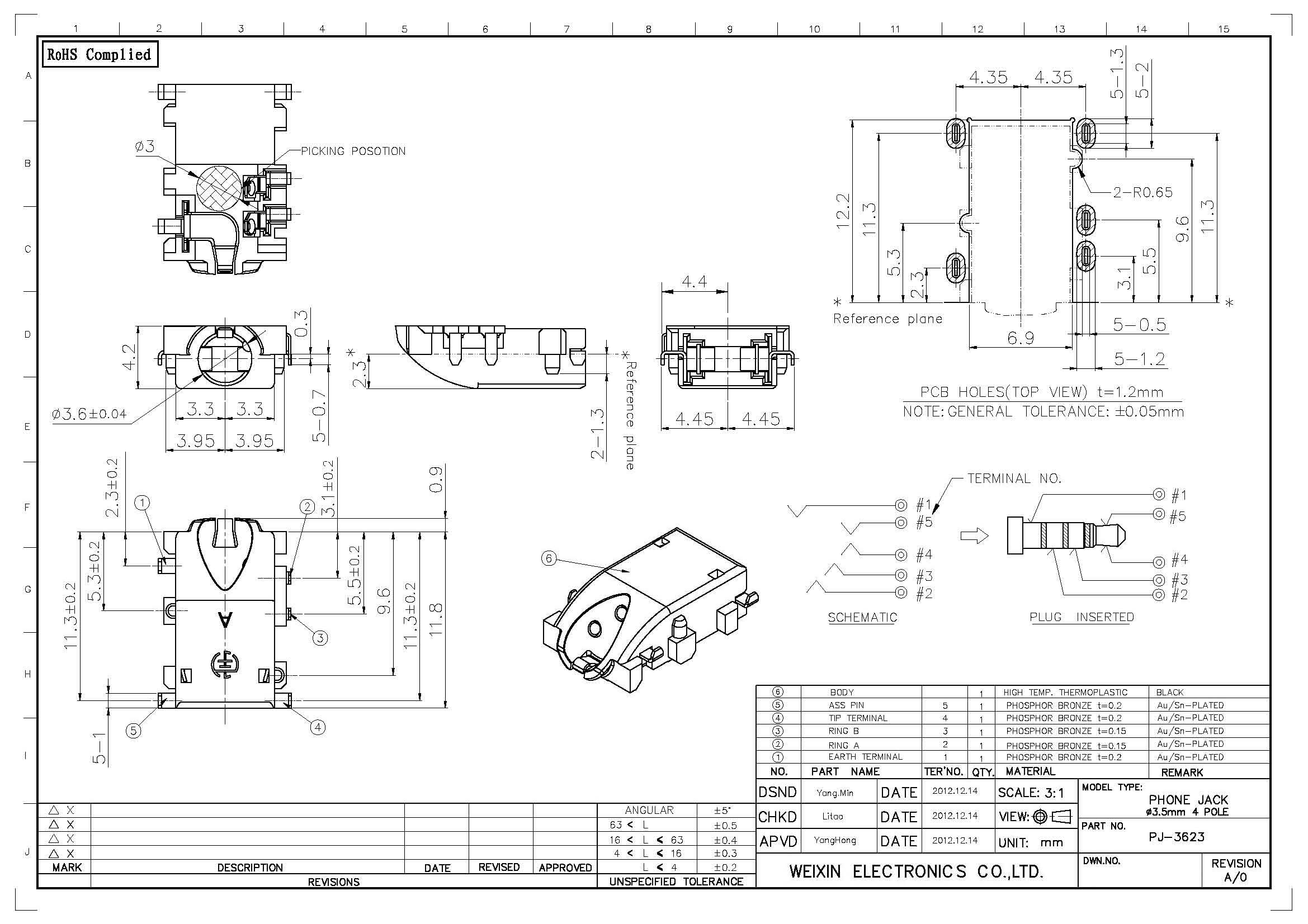

■外形規格: 12.7mm(L)*8.9mm(W)*4.2mm(H) DIA(ø): 3.5mm ■PCB安裝方式: DIP ■級數: 4 Pole ■應用領域：手機、PC及外圍設備、FP-TV HD 音響/DVD播放器 |
■材料及表面处理
| PART NAME | MATERIAL | REMARK |
| EARTH TERMINAL | PHOSPHOR BRONZE | Au/Sn-PLATED |
| RING A | PHOSPHOR BRONZE | Au/Sn-PLATED |
| RING B | PHOSPHOR BRONZE | Au/Sn-PLATED |
| TIP TERMINAL | PHOSPHOR BRONZE | Au/Sn-PLATED |
| ASS PIN | PHOSPHOR BRONZE | Au/Sn-PLATED |
| BODY | HIGH TEMP.THERMO PLASTIC | BLACK |
■主要技術指標
使用温度範圍 Temperature：-40℃～+85℃
額定負荷 Rated Load：DC 12V 1A
接觸電阻 Contact Resistance: ≤30mΩ
絕緣電阻 Insulation Resistance: ≥100MΩ
耐壓 Withstand Voltage：≥AC500V
插入力 Insertion Force：3～30N
拔出力 Withdrawal Force：3～30N
壽命 Life: ≥5000 Cycles
