DC JACK SERIES
|

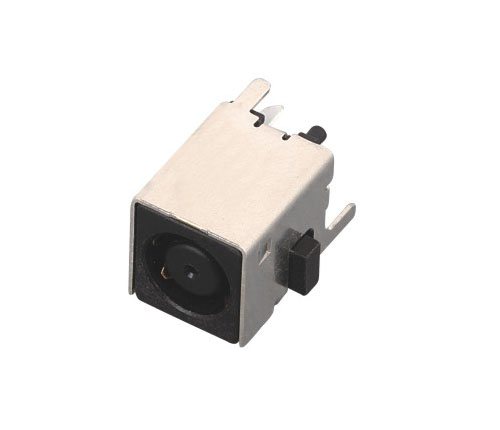

DS134-F05M1BY-A

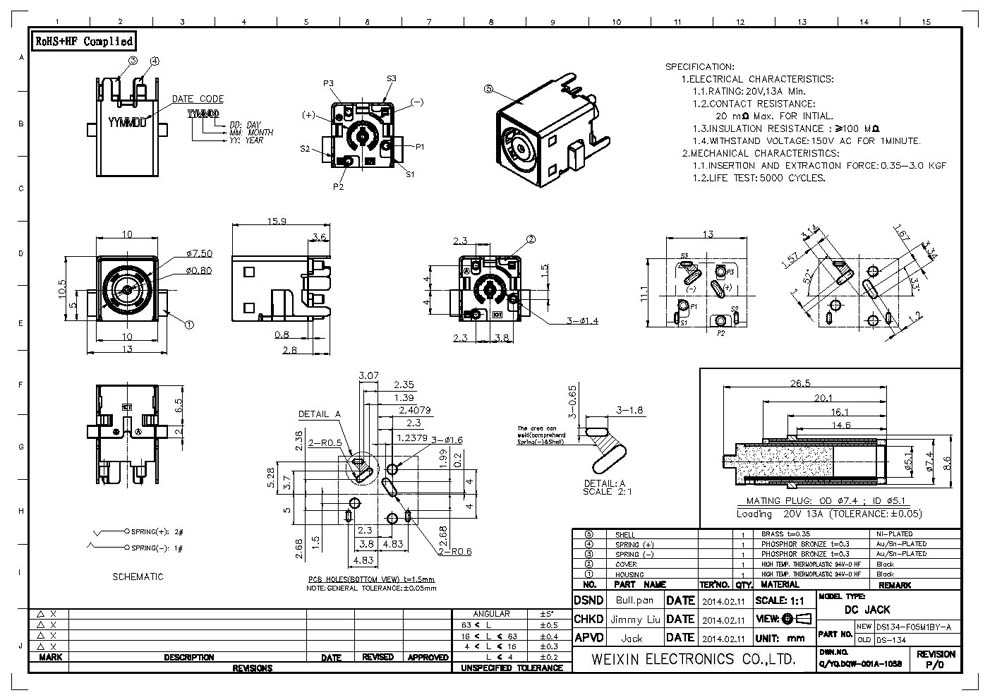

■外形規格: 15.9mm(L)*10mm(W)*10.5mm(H) ■PCB安裝方式：DIP ■應用領域：PC及外圍設備 FP-TV HD 音響/DVD播放器。 |
■材料及表面处理
| PART NAME | MATERIAL | REMARK |
| HOUSING | HIGH TEMP.THERMO PLASTIC UL94V-0 HF | BLACK |
| COVER | HIGH TEMP.THERMO PLASTIC UL94V-0 HF | BLACK |
| SPRING(-) | PHOSPHOR BRONZE | Au/Sn-PLATED |
| SPRING(+) | PHOSPHOR BRONZE | Au/Sn-PLATED |
| SHELL | BRASS | Ni-PLATED |
■主要技術指標
使用温度範圍 Temperature：-40℃～+85℃
額定負荷 Rated Load：DC12V 1A
接觸電阻 Contact Resistance: ≤30mΩ
絕緣電阻 Insulation Resistance:≥100MΩ
耐壓 Withstand Voltage：AC500V/min
插入力 Insertion Force：3～30N
拔出力 Withdrawal Force：≤20N
壽命 Life: ≥5000Cycles
使用温度範圍 Temperature：-40℃～+85℃
額定負荷 Rated Load：DC12V 1A
接觸電阻 Contact Resistance: ≤30mΩ
絕緣電阻 Insulation Resistance:≥100MΩ
耐壓 Withstand Voltage：AC500V/min
插入力 Insertion Force：3～30N
拔出力 Withdrawal Force：≤20N
壽命 Life: ≥5000Cycles
